箱式冷水機組的制冷系統都是一個逆卡諾循環的蒸汽壓縮式循環系統；
下圖為制冷劑循環原理圖僅供參考，
由于機型、機種或客戶要求不盡相同，實物可能與下圖中的元件及走管方式會有所差異，以實物配管為冷；
下圖制冷系統圖僅為單制冷系統圖，雙機以上機型僅在水側共用，制冷劑側為彼此獨立，兩個系統完全相同；

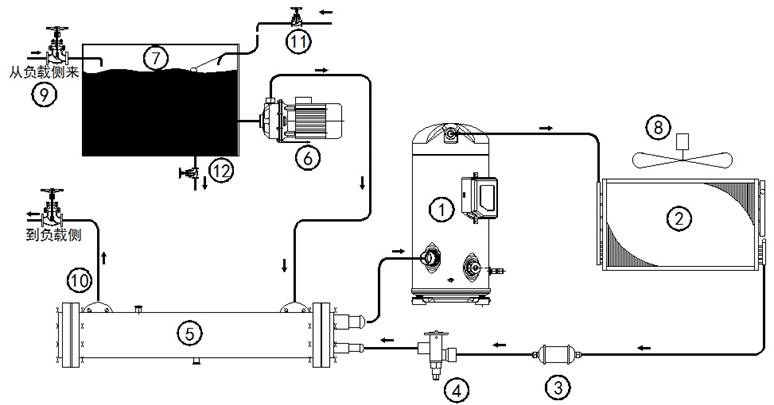

3-1風冷箱式冷水機組工作原理
圖
說明：
1 壓縮機 2 翅片式冷凝器 3干燥過濾器 4熱力膨脹閥 5干式蒸發器
6 不銹鋼水泵 7水箱 8軸流風機 9冷凍回水口 10冷凍出水口
11水箱補水口 12水箱排水口

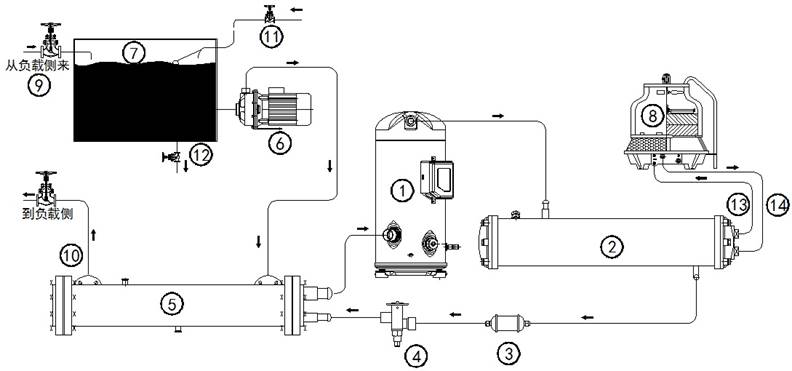

3-2水冷箱式冷水機組工作原理圖
說明：
1 壓縮機 2 殼管式冷凝器
3干燥過濾器 4熱力膨脹閥 5干式蒸發器
6 不銹鋼水泵 7水箱 8冷卻塔 9冷凍回水口 10冷凍出水口
11水箱補水口 12水箱排水口 13冷卻出水品 14 冷卻進水口
