風冷式冷水機運輸及安裝說明
一、風冷式冷水機運輸
1、本司風冷式冷水機出廠時標準配備有木箱包裝，建議在條件允許的情況下采用吊裝方式，若進行地面運輸時可采用叉車運輸，若機組在拆除包裝后再進行吊裝須注意在吊索與箱體上側鈑金相接觸時應盡量避免由箱體受較大壓力，必要時采用撐桿支撐后再吊運。
2、對于12HP以下機組有自備的滾動腳輪，可以在水平地面推行，推行過程中應保持機組的平衡。
3、無論哪種運輸方式，均須小心搬運，勿搖擺過度、勿碰撞，以免損壞設備，危及人員安全等。
★拆除包裝后不得用叉車進行提升運輸！
二、風冷式冷水機安裝
1、安裝位置的選擇

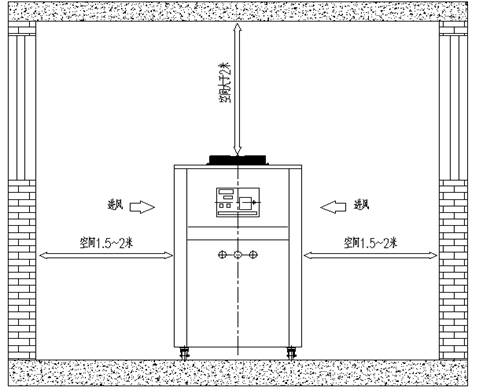

箱型冷水機組適宜安裝在防雨棚內或與外界環境有良好通風條件的室內，在排風方向空間不得低于2.0m，使冷水機在制冷工作中由冷卻風扇排出的熱風散發到外界環境中，在冷水機側面冷凝器進風方向應有1.5—2米空間,保證冷水機正常工作環境。機組要求安置在不低于20cm 的水平堅實的混凝土基礎上，對于10HP以上機組加裝減震裝置，用地腳螺栓緊固；機組周圍應留一定的工作空間，以方便操作、檢查和維護。
風冷式冷水機要求安裝環境溫度-10℃～43℃，相對濕度不大于80%。
2、導風道

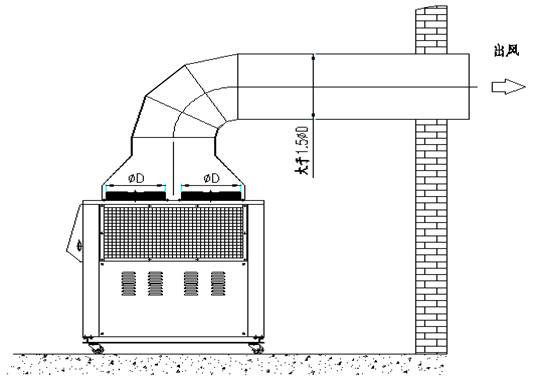

對于通風條件不好機房，應加導風道，將風冷式冷水機排出的熱風引出室外，下圖僅作參考：
3、管路安裝
機組出廠前已經過嚴格的測試檢驗，用戶只需將機組的位置安裝好，接好凍水及冷卻水循環管路系統；風冷式冷水機只要接上冷凍水系統即可，按要求接好電源便可使用。
在冷凍水系統中必須安裝水流開關，以免風冷式冷水機在冷凍水側無水情況下蒸發器內不會“冰塞”而引起事故，對于箱型機組建議安裝在外部。 |
