3-1a.工業螺桿冷凍機之特點
工業螺桿冷凍機是我公司最新研制和開發的一個新產品。它的出水溫度從7℃到-40℃，制冷量從1.5萬大卡/時至95萬大卡/時。該系列機組綜合了很多其他產品的特點，采用進口原裝半封閉螺桿壓縮機，輔之以高效率的換熱器，采用微電腦控制器，使機組具有外觀緊湊，布局合理，使用維護方便等特點。用戶只要接上水系統的管路和所要求的供電電源，即可投入運行。本系列工業螺桿冷凍機用途廣泛：可為印刷、紡織、化工、石油等工礦企業提供工藝低溫冷凍水，該產品制造工藝技術成熟、運行穩定可靠。
本機組以水或特制配比載冷劑作為冷卻介質，通過一定的方法為空調或工業設備提供冷凍水。產品標準依據GB/T18430.1-2007《蒸氣壓縮式冷水(熱泵)機組工商業用和類似用途的冷水(熱泵)機組》。在設計上特別注意改善部分負荷性能及其能量自動調節裝置的應用，以節約運行費用。
工業螺桿冷凍機的主要配置部件如下：
1. 機組控制柜及鮮明操作顯示屏；
2. 雙螺桿壓縮機；
3. 殼管冷凝器；
4. 干燥過濾筒；
5. 熱力膨脹閥；
6. 干式蒸發器；
7. 有關的內部制冷系統連接管道。
3-2.制冷循環
3-2a.循環過程示意圖(參見圖3-1所示的機組制冷循環系統圖)
3-3.壓縮機介紹
壓縮部件(螺桿及轉子)：
本公司工業螺桿冷凍機選用臺灣漢鐘、復盛，比澤爾等世界一流品牌的半封閉雙螺桿壓縮機，螺桿壓縮機是一種變?nèi)莘e式壓縮機。來自蒸發器的冷媒由其吸氣口進入壓縮機，依次經過冷卻壓縮機電機線圈、螺桿壓縮后進入壓縮機內置油分離器。螺桿采用已獲國際專利的第三代5對6非對稱齒形設計。主要特點： 零部件少，運動部件只有三個，這大大提高了機組運行的可靠性。高精度加工和測量使轉子間隙達到微米級，從而減少高、低壓之間的泄漏，提高了壓縮機工作效率。陰、陽轉子采用非對稱型，轉子間、軸承間噴液冷卻，并有油膜保護，內置高效電機，運行振動小、噪聲低、壽命長。
轉子和壓縮機外殼不直接接觸，而陰陽兩轉子在產生驅動作用上相互接觸。油沿壓縮機轉子段的頂部注入。布滿兩個轉子和壓縮機殼體內空隙，雖然油給轉子提供了潤滑作用，但它的主要目的是密封轉子和壓縮機外殼間的縫隙的。由于這些部件之間密封很嚴，限制了高低壓腔之間的泄漏，從而提高了壓縮機效率。
容量控制：
容量控制由壓縮機轉子和油分離器段的滑塊裝置來完成的。滑塊沿轉子的頂部運動。由活塞、油缸驅動，沿著轉子平行的軸線滑動(圖3-2)。當空調負載變化時，壓縮機具有能量調節滑閥，具備無段容調與階段式容調兩種。
內置油分離器：
本公司采用的壓縮機對“濕行程”不敏感，允許少許液態制冷劑進入機內，而無“液壓縮”危險。采用內置油分離器、高效油過濾器和油壓控制電路，保證壓縮機安全、可靠運行。內置油分獨家配置專利之SCOS斯沃爾效應油分離器，含油量0.3%，雙重隔離超低噪音。直接裝在壓縮機排氣端后面，除了將壓縮冷媒中的冷凍油作分離外，同時還具有隔音之功能，可以有效的降低運轉時的噪音。一旦油被注射到壓縮機轉子上，即與被壓縮的冷媒氣體混合，并直接排入油分離器。油和冷媒在油分離器內分離后，冷媒被排入冷凝器內。
壓縮機油加熱器：
每臺壓縮機的機身底部都裝有電加熱器。電加熱器從工業螺桿冷凍機的電源送電起，便開始加熱。當壓縮機工作時才自動切斷電加熱器的電源。因此，除非長期停機或檢修外，一般情況下，請勿切斷機組的電源。壓縮機開始運行時冷凍油溫度低，油粘度高，立即啟動壓縮機可能會使容調系統動作不順暢，故在系統運行前，需預加熱約4-8小時左右再開機。
▲注意：本設備重新開機有電加熱器預熱4-8小時之要求，不得隨便切斷電源，以防不滿足開機條件而不能啟動機組。

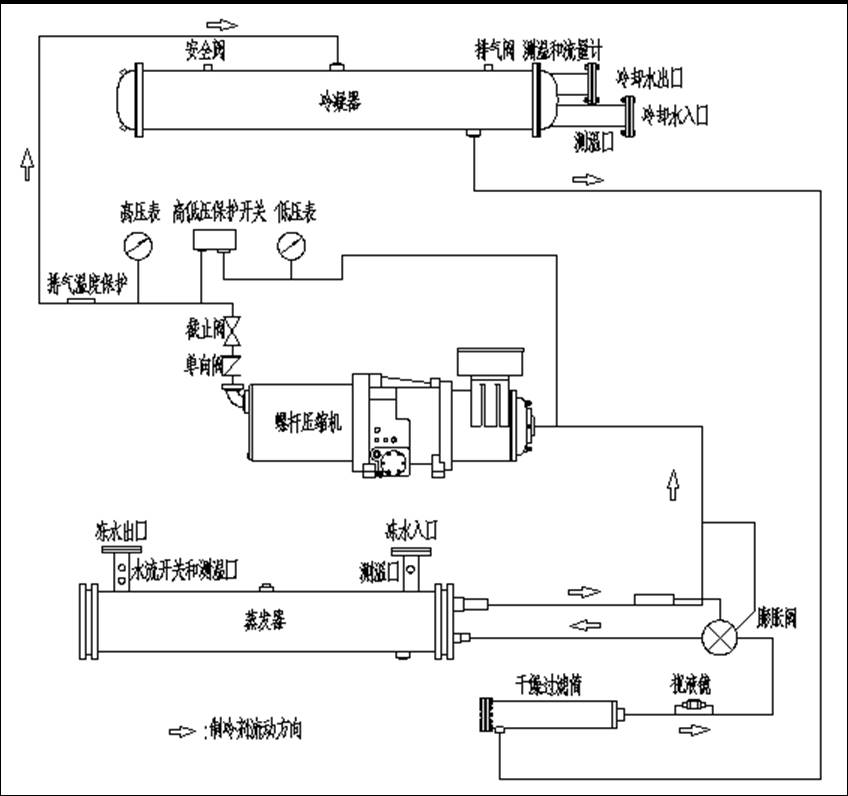

圖3-1 制冷循環系統圖
圖3-2 雙螺桿壓縮機容量控制圖
壓縮機的容調系統：
壓縮機之容調系統是利用油壓來控制，若溫度低，油粘度高；立即啟動壓縮機可能會使容調系統動作不順暢，故在系統運行前，需預加熱約8小時左右再開機。容調系統由一個容調滑塊、三個電磁閥及一組容調油壓活塞組成。可調節的范圍有25%、50%、75%、100%。利用油壓活塞推動容調滑塊，壓縮機運轉時，油壓推動活塞，借助電磁閥的動作，控制油活塞的定位。而電磁閥則由系統的溫度來控制。控制容調活塞的油系統從機殼的儲油槽中，以壓差的方式送入。經油過濾器后，用一支毛細管限流再送入油缸。若油過濾器阻塞或毛細管阻塞會造成容調動作失敗。同理，如果電磁閥故障，也會有同樣的情況發生。各容調電磁閥的得電失電情況見圖3-2。
3-4.膨脹閥
本公司采用的膨脹閥為熱力膨脹閥，工業螺桿冷凍機每一制冷系統中都裝有熱力膨脹閥，用來自動控制制冷劑的流量。閥的感溫包應貼在絕熱材料內吸氣管的管道外壁上。閥內另有一條平衡管道與吸氣管道接通。膨脹閥是通過感受吸氣溫度以及壓力共同調整閥門的開啟度的大小。閥門的過熱度控制為5℃左右。工業螺桿冷凍機在出廠前已經調整好，如無絕對需要切勿重新整定。
3-5.角閥
角閥位于冷凝器出口，通向液體干燥過濾器，此閥作用是季節性停機或在設備維修時，結合壓縮機操作閥(排氣閥)的使用，可將制冷系統中的制冷劑全部壓入冷凝器中貯存。
▲注意：將制冷劑收入冷凝器操作時，切忌停止冷卻水與冷凍水的流動，以防止冷凝壓力過高和蒸發器凍結。
3-6.干燥過濾器
干燥過濾器位于出液閥與電磁閥之間的液體管路上，作用是干燥制冷劑、過濾制冷系統中的雜物，使制冷系統保持清潔與干燥，可根據系統中的液體窺視鏡及顯濕指示器確定是否需要換干燥過濾芯。
3-7.制冷劑顯濕指示器
顯濕指示器(液體窺視鏡或視液鏡)，安裝于膨脹閥與電磁閥之間的液體管道上，其作用是觀察制冷系統中的制冷劑充填量是否正確和液體通道是否受阻，同時不斷提供制冷劑的濕度成份顯示。從視鏡中看到透明無泡，表示系統中有足夠循環的制冷劑，有氣泡則表示制冷劑不足或出現了不凝性氣體，再者則可能液體通道受阻，通道受阻則應更換過濾器濾芯。濕度可通過指示器的顏色改變而顯示。顯示綠色則表示系統中的含濕量是安全的〔顯色指示為綠色時制冷系統中的含水量＜150PPM，出現黃色顯示則表示含濕量超過了規定的要求，此時應更換干燥過濾器的濾芯。
▲注意：工業螺桿冷凍機至少在工作4小時后，顯示器與液體制冷劑充分接觸了必要的時間后才能反映并顯示系統中真正的濕度成分。 |
